電気工学の分野では、特に高周波アプリケーションを扱う場合、ワイヤ絶縁体の選択が重要です。 PTFE 絶縁ワイヤのサプライヤーとして、PTFE 絶縁ワイヤが高周波用途に適しているかどうかをよく質問されます。このブログ投稿では、PTFE 絶縁ワイヤの特性を詳しく調べ、高周波シナリオにおけるその実行可能性を分析します。
PTFE絶縁体の特性
PTFE、またはポリテトラフルオロエチレンは、よく知られた合成フルオロポリマーです。電線絶縁の分野で傑出しているいくつかのユニークな特性を備えています。
PTFE の最も顕著な特徴の 1 つは、誘電率が低いことです。誘電率は、絶縁材料が電界中でどれだけの電気エネルギーを蓄えることができるかを示す尺度です。高周波用途では、誘電率が低いことが非常に望まれます。誘電率が低いと、電気信号と絶縁材料の間の相互作用による信号損失が最小限に抑えられます。これは、電気信号が少ない減衰でワイヤを通過できるため、長距離にわたって信号の完全性が向上することを意味します。
PTFE のもう 1 つの重要な特性は、誘電正接が低いことです。散逸率は、絶縁材料内で熱として失われる電気エネルギーの量を表します。電気信号が絶えず変化する高周波回路では、低い損失係数が不可欠です。誘電正接が低いため、ワイヤが過剰に加熱されず、性能の低下やワイヤや回路内の他のコンポーネントの損傷につながる可能性があります。
PTFEは耐薬品性にも優れています。酸、塩基、溶剤などの幅広い化学薬品への暴露に耐えることができます。これにより、PTFE 絶縁ワイヤは、産業および科学の高周波用途でよく遭遇する過酷な化学環境での使用に適しています。たとえば、化学処理プラントでは、高周波センサーを使用してさまざまなパラメータを監視するため、PTFE 絶縁ワイヤは腐食性化学物質の存在下でもその性能を維持できます。
高周波用途における PTFE 絶縁電線の利点
PTFE 絶縁体の低い誘電率と低い誘電正接は、高周波用途にいくつかの利点をもたらします。
何よりもまず、PTFE 絶縁ワイヤは高い信号伝送効率を提供します。 5Gネットワークや衛星通信システムなどの高周波通信システムでは、高効率で信号を送信する能力が最も重要です。 PTFE 絶縁ワイヤの信号損失が低いため、信号品質を大幅に低下させることなく、長距離にわたって高周波信号を確実に伝送できます。
第二に、PTFE 絶縁ワイヤは使用温度範囲が広いです。 -200°C ～ +260°C の温度で動作できます。高周波用途、特に航空宇宙や軍事分野の用途では、ワイヤが極端な温度にさらされる可能性があります。 PTFE 絶縁ワイヤの広い温度範囲により、このような過酷な条件下でも信頼性と性能が保証されます。たとえば、衛星の日向側と影側で温度が大きく異なる可能性がある宇宙衛星では、PTFE 絶縁ワイヤは適切に機能します。
PTFE絶縁電線は柔軟性にも優れています。これは、ワイヤを複雑な方法で曲げたり配線したりする必要がある高周波用途では重要です。たとえば、高周波電子機器で使用されるプリント基板 (PCB) では、ワイヤが狭いスペースに収まり、特定の配線パターンに従うことができる必要があります。 PTFE 絶縁ワイヤの柔軟性により、これらの複雑な回路への設置と統合が容易になります。
考慮事項と制限事項
PTFE 絶縁ワイヤには高周波用途において多くの利点がありますが、いくつかの考慮事項と制限もあります。
主な制限の 1 つはコストです。 PTFE は比較的高価な材料であるため、PTFE 絶縁電線は他の種類の絶縁電線に比べて高価になります。このコスト要因により、一部の大量生産でコスト重視のアプリケーションではその使用が制限される可能性があります。ただし、ハイエンド通信や軍用電子機器など、高性能が最優先される用途では、PTFE 絶縁ワイヤの優れた性能によってコストが正当化される場合があります。
もう1つの考慮事項は機械的強度です。 PTFE 絶縁電線はある程度の柔軟性はありますが、機械的強度は他の種類の絶縁電線ほど高くありません。産業機械や自動車のワイヤーハーネスなど、ワイヤーが高い機械的ストレスにさらされる用途では、ワイヤーの長期信頼性を確保するために追加の保護や補強が必要になる場合があります。
PTFE絶縁電線の高周波分野での応用
PTFE 絶縁ワイヤは、高周波分野で幅広い用途に使用されます。

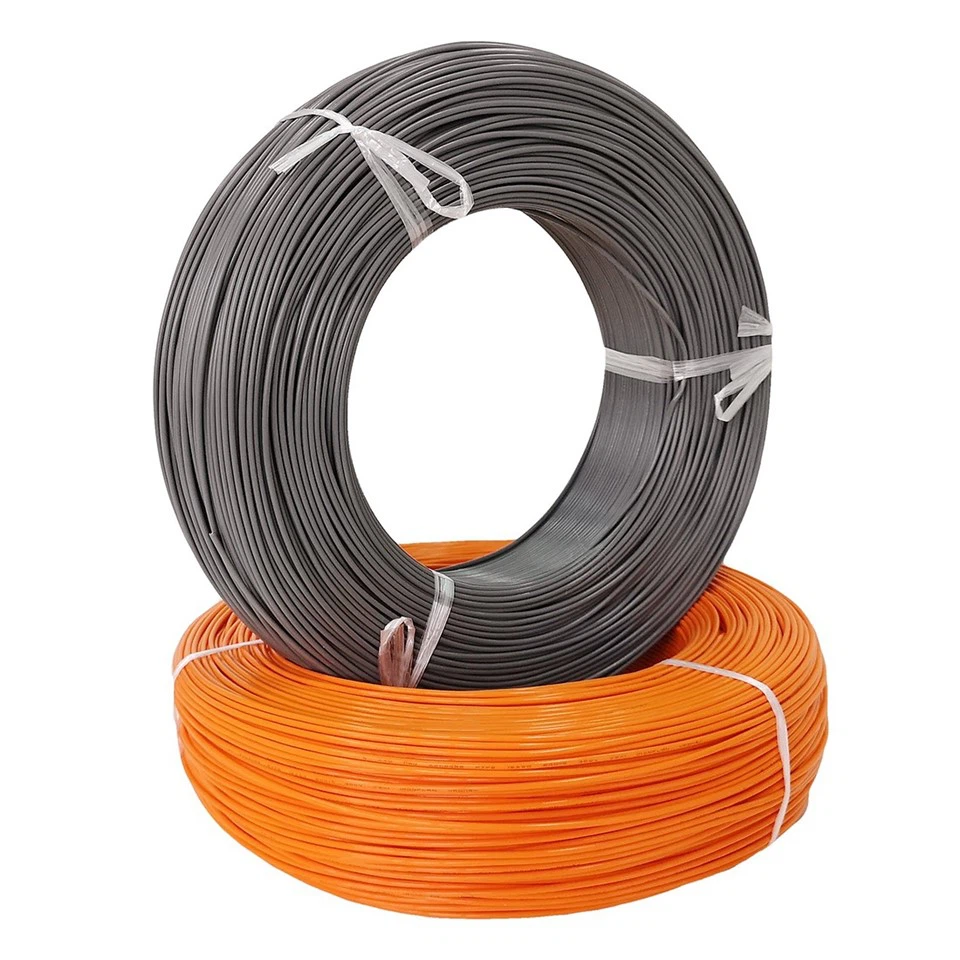

電気通信業界では、データセンター用のイーサネット ケーブルや光ファイバー通信ケーブルなどの高速データ ケーブルに使用されます。 PTFE 絶縁ワイヤの高い信号伝送効率により、大量のデータを迅速かつ正確に伝送できます。当社についてさらに詳しく知ることができます直流線これは、特定の高周波 DC アプリケーションに適しています。
航空宇宙および防衛分野では、PTFE 絶縁ワイヤはレーダー システム、航空電子工学、衛星通信機器に使用されています。極端な温度や過酷な環境条件に耐えることができるため、これらの重要な用途には理想的な選択肢となります。私たちのPTFE絶縁ケーブルこのようなハイエンドの航空宇宙および防衛アプリケーションに最適です。
医療分野では、PTFE 絶縁ワイヤは、MRI 装置や高周波アブレーション装置などの高周波医療機器に使用されています。 PTFE 絶縁ワイヤの低い信号損失と高い信頼性は、これらの医療機器の正確な動作にとって非常に重要です。
結論と行動喚起
結論として、PTFE 絶縁ワイヤは一般に、その低い誘電率、低い誘電正接、広い動作温度範囲、および優れた柔軟性により、高周波用途に非常に適しています。高コストや機械的強度が比較的低いなどのいくつかの制限がありますが、高性能が必要な用途ではこれらの制限を軽減できることがよくあります。
高周波用途向けの高品質 PTFE 絶縁ワイヤをお探しの場合は、当社がお手伝いいたします。私たちのハイエンドケーブルは、高周波アプリケーションの最も厳しい要件を満たすように設計されています。当社は、お客様の特定のニーズを満たすために、さまざまな仕様の PTFE 絶縁電線製品を幅広く提供しています。調達についての話し合いを開始し、プロジェクトに最適なソリューションを見つけるには、今すぐお問い合わせください。
参考文献
- 『電気・電子絶縁材料ハンドブック』ディリープ・シン著
- 「高周波エレクトロニクス」誌に電線絶縁材料に関する記事が掲載されました
