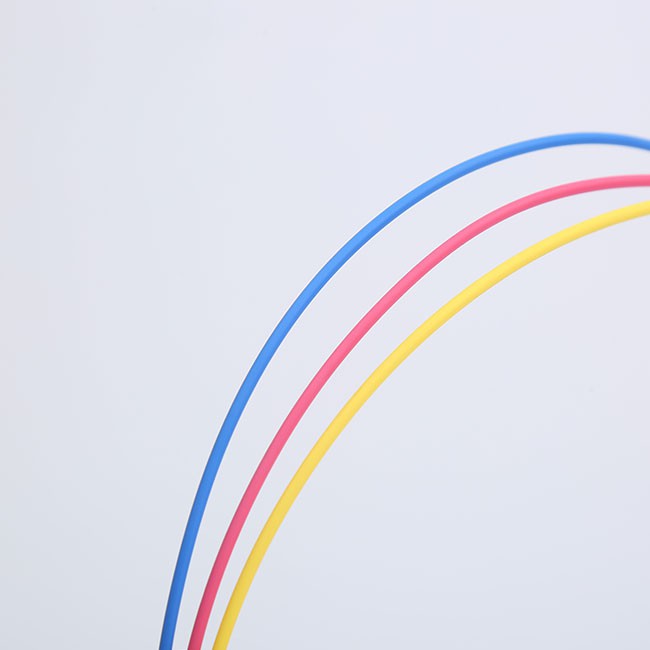

PFA 絶縁ワイヤを他のコンポーネントに接続することは、さまざまな電気および電子用途において重要なプロセスです。評判の高い PFA ワイヤーのサプライヤーとして、私たちはこのトピックに関して明確なガイダンスを提供することの重要性を理解しています。このブログでは、PFA ワイヤを他のコンポーネントに正常に接続するための詳細な手順と考慮事項について詳しく説明します。
溶接方法: 最も一般的に使用され、ほとんどの産業シナリオに適用可能
端子やセンサー、小型電子部品の接続など、私が普段お客様に一番お勧めしている方法ですので、安心してお使いいただけます。接続がしっかりしているだけでなく、導電性も安定しています。ただ注意したいのは温度です。結局のところ、PFA断熱層は高温を恐れています。絶縁層を焦げないように注意してください。

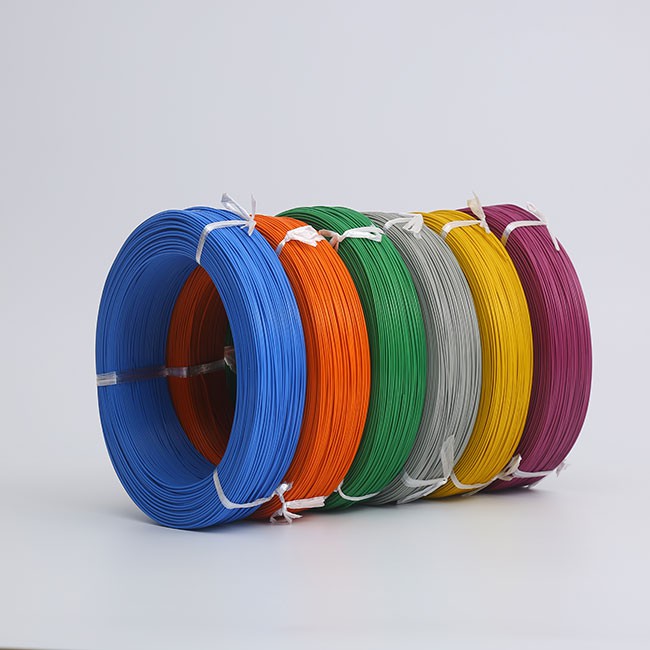

ツールはそれほど複雑である必要はなく、仕事でよく使用するツールだけで十分です。UL10362そしてUL1930ニッケルメッキPFA絶縁電線(これらの 2 本のワイヤは、はんだ付けが最も簡単で、ワイヤの芯は酸化しにくいです)、温度調節可能なはんだごて、鉛フリーはんだ、はんだ用フラックス、およびワイヤー ストリッピング ペンチ。ワイヤーの皮をむくのに通常のハサミを使用しないでください。初心者が時間を節約するためにハサミを使おうとしているのを何人も見ましたが、ワイヤーコアの切断が不均一になり、後で電源を入れたときに簡単に発熱して破損する可能性があります。それは残念だ。
操作も簡単です。まず、ワイヤーの皮をむき、ワイヤーストリッパーを使用して PFA 絶縁層を除去します。長さは 1/4 ～ 1/2 インチ、つまり約 6 ～ 13 ミリメートルの間で制御する必要があります。ここでワイヤーの芯を切らないように注意してください。ワイヤーの皮をむいた後は、ワイヤーの芯を手で軽く撫でて傷が無いことを確認してから次の工程に進みます。
次はワイヤーコアのクリーニングです。このステップをスキップしないでください。露出したワイヤーコアを目の細かいサンドペーパーやワイヤーブラシで優しく磨き、表面の酸化層やホコリを拭き取ります。接続後に接触不良が発生する人が多くいますが、これは主にこの手順が適切に行われていないことが原因です。芯線の表面に酸化被膜があり、はんだがしっかりと密着しなくなる「偽はんだ」が発生します。問題はすぐに発生します。
次に、はんだ用フラックスを塗りすぎず、薄く塗る程度で十分です。その機能は、接続に保護層を追加するようなもので、はんだの流れを良くし、はんだ付け中、特に湿気の多い環境でのワイヤコアの再酸化を防ぎます。この手順により、接続の安定性が大幅に向上します。
溶接の際は、はんだごての温度を350～400℃に調整すると、PFA絶縁層に損傷を与えることなくはんだが溶けやすくなります。まず、ワイヤーコアを電気はんだごてで数秒間加熱します。ワイヤーコアが完全に加熱されたら、ワイヤーコアとはんだごてが接触する領域にはんだを接触させます。これにより、はんだがワイヤーコアの周りに均等に絡みつき、滑らかで光沢のあるはんだ接合部が形成されます。はんだを積みすぎないでください。そうしないとショートしやすくなり、損失が利益を上回ります。
溶接後は慌てて触らず、はんだ接合部が自然に冷めるのを待ちましょう。手で触ると焦げるだけでなく、はんだ接合部が損傷する恐れがあります。化学作業場などの湿気の多い腐食環境で使用する場合は、熱収縮チューブを使用して熱を収縮させることをお勧めします。これにより、はんだ接合部を腐食から保護するだけでなく、絶縁効果がさらに強化され、耐用年数が長くなります。
もう 1 つ注意していただきたい点は、溶接中は半田ごてを PFA 絶縁層に長時間触れさせず、長くても 1 ～ 2 秒以内に半田ごてを離すことです。当社の PFA 断熱層は強い靭性を持っていますが、高温や長時間のベーキングには耐えられません。一度溶けて変形してしまうと断熱効果が著しく低下し、後のメンテナンスが困難になります。
圧着方法: 初心者向けの第一選択、安心かつ効率的
はんだごてを使うのが怖くて温度管理がうまくできない場合は、圧着を試してみてください。私は、初めて PFA 絶縁電線を圧着法で接続することに成功した多くの初心者を見てきました。操作はシンプルかつ効率的で、複雑なスキルを習得する必要はありません。生産ラインや配電箱などの一括配線に適しており、手間が省け、接続強度も溶接に劣りません。
工具も非常にシンプルで、PFA ワイヤ、適切な線径のコールド プレス端子、専用のワイヤ圧着ペンチ、ワイヤ ストリップ プライヤーが含まれます。ここで、冷間プレス端子は線心の仕様に合わせて選択する必要があることに注意してください。不適切な端子を使用すると、押し込んだ後に軽く引っ張ると緩んでしまい、後々のトラブルにつながりやすいため、専用の圧着ペンチを使用することも最適です。通常のペンチでは力が足りず、しっかりと押すことができず、十分な効果が得られません。
ワイヤストリッピングは溶接と同じで、ワイヤコアが損傷しないように PFA 絶縁層を 6 ～ 13 ミリメートル剥ぎ取ります。また、ワイヤコアを長時間露出させたままにしないでください。そうしないと、酸化してショートしやすくなります。
次に、被覆を剥いだ線心をコールドプレス端子の配線穴に、線芯が露出しないように奥まで挿入してください。露出したワイヤーコアは酸化しやすく、ショートを引き起こす可能性もありますが、これは初心者にとって最も見落とされやすい詳細です。同時に、PFA 絶縁層が端子の圧着領域に入らないように注意してください。そうしないと、しっかりと圧着されず、接続効果に影響します。
最後に圧着ペンチを端子の圧着部に合わせてしっかりと押し込みます。端子と線芯がしっかりと嵌合し、緩みがないことを確認するために、2 回押すことをお勧めします。圧着後は、ワイヤーをゆっくりと引っ張ってください。ワイヤーコアが緩んでいなければ、圧着は成功しています。
ちょっとしたコツを紹介しましょう。圧着する前に、端子の内壁に少量の導電性ペーストを塗布できます。特に高温多湿の環境では、コアの酸化を軽減し、導電性をより安定させ、ジョイントの耐用年数を延長します。
端子台接続方式: 高電圧および大電流シナリオでも安全かつ保守が容易
分電盤や大型機器に接続され、高電圧、大電流に耐える必要がある場合は、端子台接続方式をお使いください。接続がしっかりしているだけでなく、後のメンテナンスや交換にも便利です。山積みになったワイヤーを解体する必要がないため、時間と労力を節約できます。
工具の準備もPFA絶縁電線、端子台、ドライバー（端子台のネジの種類に応じてストレートとクロスの選択が可能）、ワイヤーストリッパーと面倒ではなく、条件が良ければマルチメータを用意しておくと後段の導電率検査が容易になります。
ワイヤの被覆を剥く際には、溶接法のように長さを正確に制御する必要がありません。芯線が端子台の配線穴に完全に挿入され、ネジで締め付けられる程度が目安で、通常は8～10ミリ程度で十分です。複数の撚り線コアの場合は、必ず最初に締めて、緩んだ撚り線を挿入しないでください。ワイヤコアのより線が緩んでいると、しっかりと圧縮されず、後の段階で接触不良が発生する可能性があります。
次に、端子台のネジを緩め、加工した線芯を配線穴に差し込みます。ネジで絶縁層を押さえつけないように注意してください。押し下げると接触不良が発生するだけでなく、特に高電圧のシナリオでは絶縁層が損傷する可能性があり、安全上の問題を引き起こす可能性があります。最初にピンセットを使用してワイヤ コアの位置を慎重に調整し、絶縁層が配線穴のすぐ外側にあり、ネジに触れないようにします。
ネジを締めた後、ワイヤーを軽く引っ張り、緩みがないことを確認してください。マルチメーターがある場合は再度導電率をチェックし、接触不良がないか確認してください。特に高圧のシナリオでは、トラブルを回避し、後の段階での安全事故を効果的に防ぐために、この手順を実行する必要があります。
半導体装置や石油化学反応器などの腐食や高温の特殊なシナリオでは、当社の端子台と組み合わせて使用できる耐腐食性と耐高温性の端子台を選択することをお勧めします。PFA絶縁電線製品の利点を最大限に引き出し、後続のメンテナンスコストを削減します。
シーンに合わせてどの方法を選べばよいか、端末の仕様はどのようなものが適しているかなど、接続の際にご不明な点がございましたら、いつでもお気軽にご相談ください。当社の技術チームは長年の実務経験があり、接続の問題を一度に解決するための 1 対 1 のガイダンスを提供します。何度もやり直しをする必要がなく、時間とコストを節約できます。
